工控机主板COME核心板

产品系列：KMO-2600CM
资料下载：
关键参数：◆ 板载Intel 12代Alder Lake-P/-U/-H系列处理器
板载 DDR4 内存颗粒，最大 16GB
1 个 DDR4 3200MHz SO-DIMM 双通道，最大支持 32GB
2 个标准凤凰山扩展连接器
1 个 eDP，4096x2304@60Hz
DC 9-36V，90W 以上，具体根据 CPU
尺寸：核心板 125x95mm，扩展板 210x150mm

行业需求具有多样化特点，产品信息描述未尽之处，敬请联系本司工程师！本系列产品可按您的项目需求定制!

产品介绍

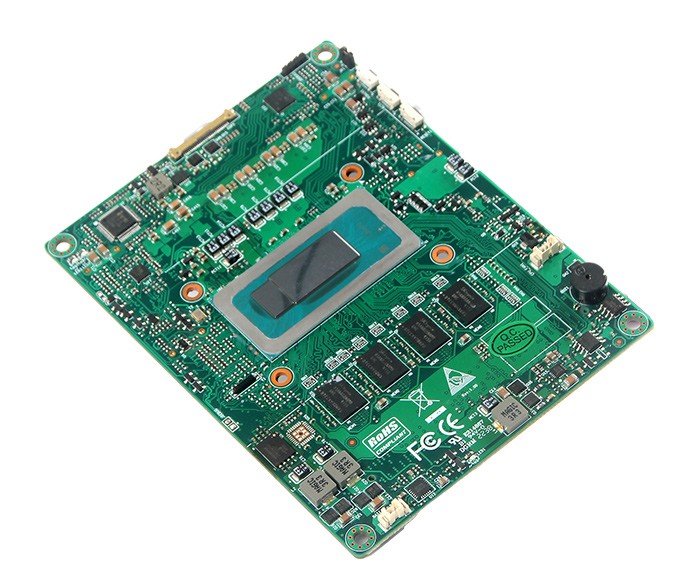

竞翀科技KMO-2600CM Intel 12代Alder Lake工控机COMe核心板是一种专门为工业控制应用设计的电路板，它通常包含了处理器、内存、输入/输出接口等关键组件。核心板在工业自动化、嵌入式系统和各种工业应用中扮演着重要角色。

come核心板

COME主板，即COM Express模块主板，是一种高度集成且紧凑的PC模块，通常用于工业、军事/航空航天、医疗、运输、物联网和通用计算嵌入式应用程序。每个COME模块都集成了核心CPU和内存功能，以及PC/AT的通用I/O、USB、音频、图形（PEG）和以太网等接口。这些I/O信号都映射到模块底部的两个高密度、薄型连接器上。COME模块可以插入通常针对应用定制的底板，并且随着时间的推移，可以升级到较新的、向后兼容的版本1。

例如，飞腾COMe-FT4260核心板是一款符合PICMG COM Express规范的飞腾CPU核心板。它采用了飞腾FT-2000/4四核处理器，板载16GB国产DDR4内存和国产2GB独立显卡，支持VGA/HDMI显示输出。这款核心板尺寸为125mm x 95mm，符合COM Express Type6 Rev2.1接口类型。它适用于国防、政府、科研、通讯等多个领域，可以用于计算系统、通信系统、终端办公系统的开发3。

处理器系统	板载Intel 12代Alder Lake-P/-U/-H系列处理器，TDP 35W
处理器系统	EFI BIOS
内存	1个DDR4 3200MHz SO-DIMM双通道，最大支持32GB; 板载DDR4内存颗粒，最大16GB
TPM2.0	CPU内置TPM2.0，可选外置TPM2.0
连接器扩展	2个标准凤凰山扩展连接器
连接器扩展	1个eDP，4096x2304@60Hz
扩展版I/O接口	1个DC，1个VGA，1个HDMI，3个LAN，2个USB3.1，4个USB2.0，4个COM，1个Line out，1个Mic in，1个带指示灯开关按键
扩展板TL500CM-IOA其他功能	2个Intel i211或i210网卡，1个i219-LM千兆网卡
	铜质有风扇散热器（支持自动和手动风扇转速调节）
	2个USB3.1，5个USB2.0
	COM1是2线的RS232；COM2/3（DB9接口）可选择为RS232或RS485；COM4/5/6/7为RS232（COM4/5为DB9接口，COM6/7为排针）
	4位GPIO
	1个M.2 E-Key,WIFI
	1个M.2 B-Key，支持4G/5G模块
	1个M.2 2280 M-Key,PCIe x4 NVMe协议
	1个mSATA接口
电源	DC 9-36V，90W以上，具体根据CPU
工作环境	工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度，无凝露
工作环境	存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度，无凝露
操作系统	Windows11，Windows10，Linux
尺寸	核心板125x95mm，扩展板210x150mm
重量	核心板350g(含散热器)，扩展板500g
